多くのご家庭に普及している洋式トイレですが、内部の構造や部品の名称まで詳しく知っている方は少ないのではないでしょうか。

実は、トイレは複数の部品が連動して水を流す仕組みになっており、それぞれの役割を理解しておくと、異常が起きた際に確認すべき箇所を把握しやすくなります。
また、漏水やつまりが発生した際に、止水栓を閉めるなどの一次対応や、水道修理業者へ状況を伝えるときにも役立つでしょう。

本記事では、洋式トイレを構成する主要な部品の名称と構造、起きやすいトラブルについて詳しく解説します。

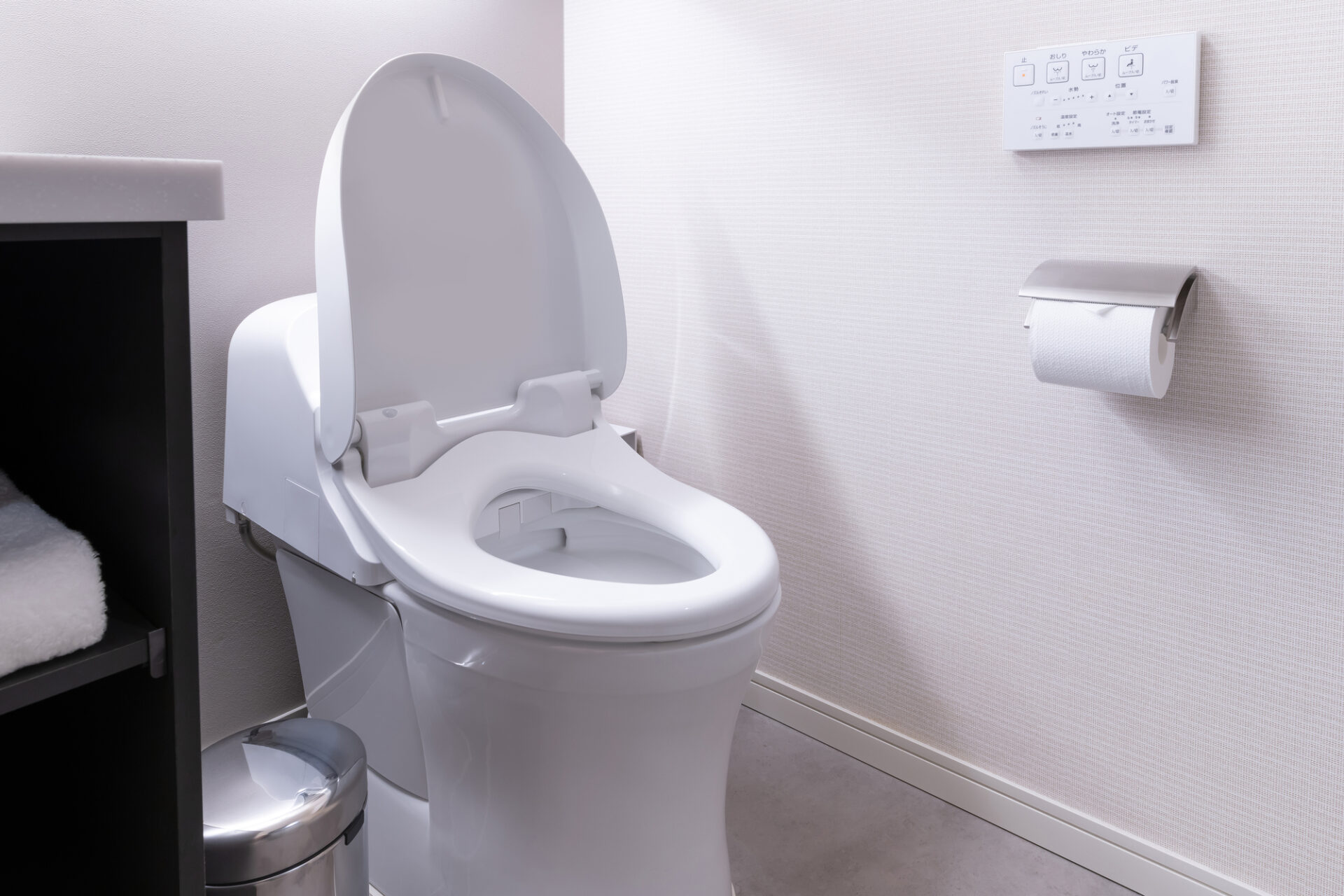

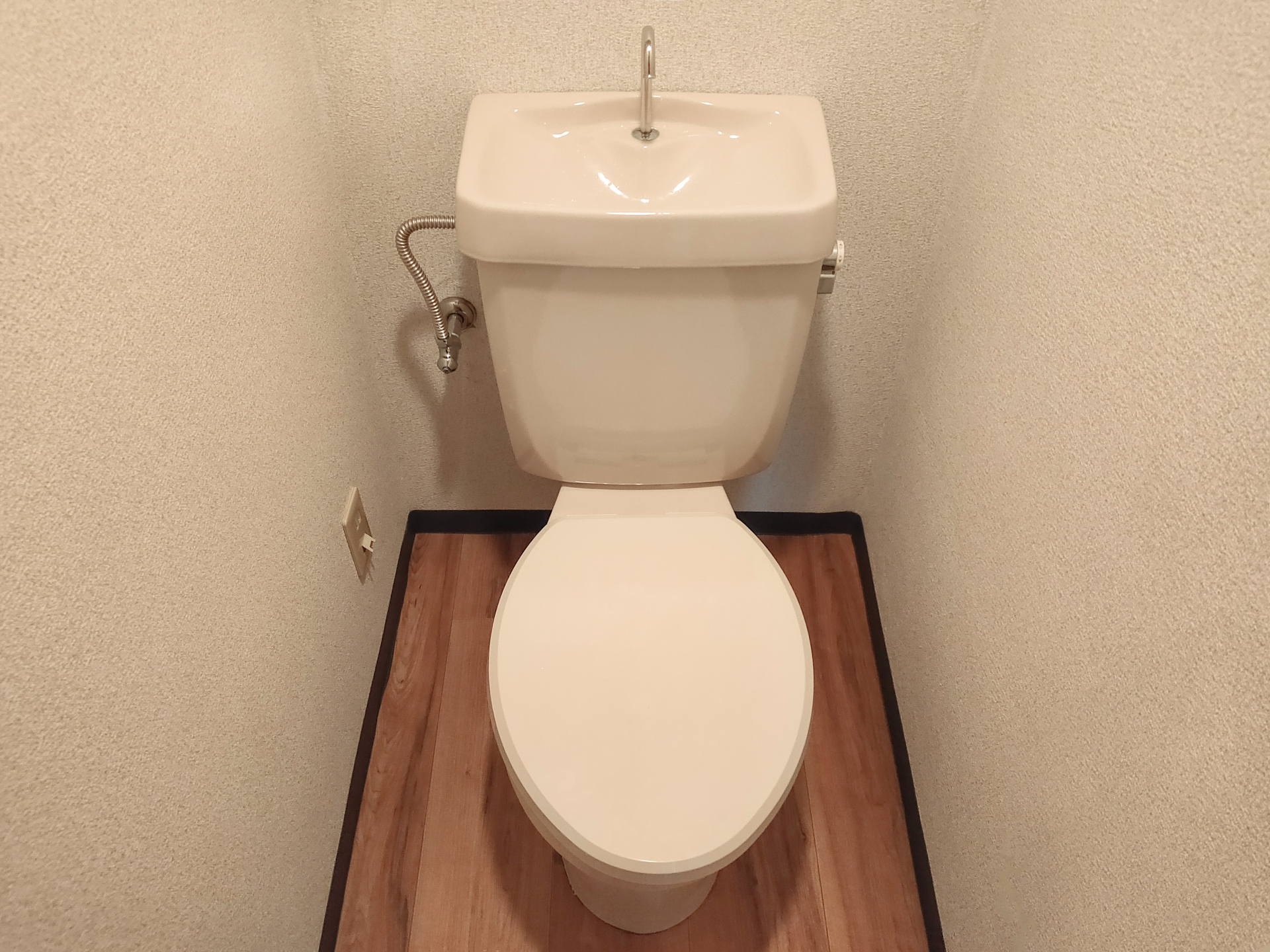

洋式トイレを構成する主要な部分の名称と役割

洋式トイレは、便器本体や便座のほか、便器へ水を流すための部品などで構成されています。
ただし、タンク式とタンクレストイレでは構造や用いられている部品が異なるため、ここではそれぞれの名称と役割についてみていきましょう。

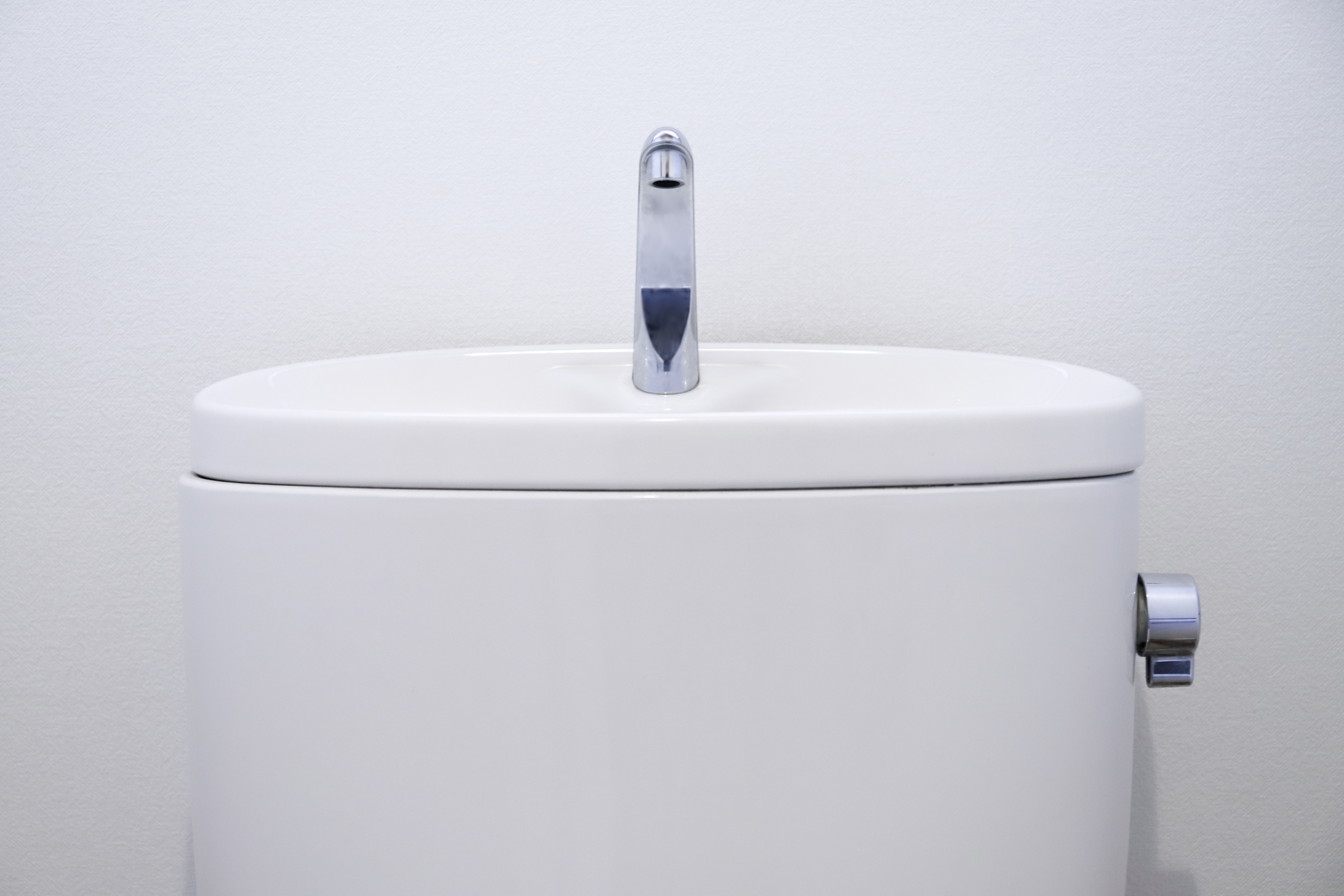

水をためて便器へ流し込むタンクと内部の構造

トイレの背面にあるタンクは、排泄物を流すための洗浄水を一時的にためておく役割を持っています。

タンクの内部には給水をコントロールするボールタップや、底の排水口を開閉するフロートバルブといった部品が組み込まれています。
レバーを回すとフロートバルブが持ち上がって便器へ水が流れ、タンク内の水位が下がると浮玉の動きに連動してボールタップから給水が始まる仕組みです。
その後、水位の上昇とともに浮玉が上がると給水が止まります。

メーカーや機種によって部品の形状や名称が異なるため、詳しい構造は取扱説明書でも確認しておきましょう。


排泄物を受け止めて下水へ排出する便器本体

便器本体は陶器などで作られており、排泄物を受け止めて排水管へと排出する構造になっています。
便器内部の排水路には曲がりが設けられており、便器内には常に一定量の水がたまるように設計されています。
この水は封水と呼ばれ、下水からの悪臭や害虫が室内へ入り込むのを防ぐ役割を担っているのです。


快適な使用をサポートする便座と温水洗浄機能

便器の上に設置されている便座は、肌が直接触れる部分であり使用者の快適性を左右します。
現代では、暖房便座や温水による洗浄機能を搭載した製品も多く、機種によってさまざまな機能が備わっています。

ただし、電気を使用する製品はお手入れや部品の取り外し方法が機種によって異なるため、取扱説明書に従ってお手入れしてください。


タンクレストイレの構造と洗浄の仕組み

タンクレストイレは、便器の背面に洗浄水をためる大きなタンクがない構造のトイレです。
洗浄水の流し方はメーカーや機種によって異なり、水道から供給される水を利用する方式のほか、内部の小型タンクやポンプを組み合わせて洗浄する方式もあります。

従来型のタンク式トイレでは、給水を調整するボールタップや、排水口を開閉するフロートバルブなどが使用されています。
一方、タンクレストイレは給水や便器洗浄の仕組みが異なり、タンク式とは不具合が起きた際の点検方法も異なるのです。

参照：トイレのしくみ┃TOTO


洋式トイレの構造と起こりやすいトラブルの関係

洋式トイレで水が止まらない、流れが悪いといったトラブルが起きた場合は、トイレの構造によって確認する箇所が異なります。

従来型のタンク式トイレでは、給水を調整するボールタップや、排水口を開閉するフロートバルブ、これらにつながる浮玉や鎖などの不具合によって、便器へ水が流れ続けることがあるのです。

一方、タンクレストイレは給水や便器洗浄の仕組みがタンク式とは異なり、止水栓や給水部分、ストレーナーなどがトラブルの確認箇所になります。

また、便器のつまりや排水管の不具合は、タンクの有無にかかわらず水の流れが悪くなる原因の一つです。

このように、洋式トイレは種類によって構造や使用されている部品が異なるため、それぞれの仕組みを知っておくと、異常が起きた際に状況を把握しやすくなります。

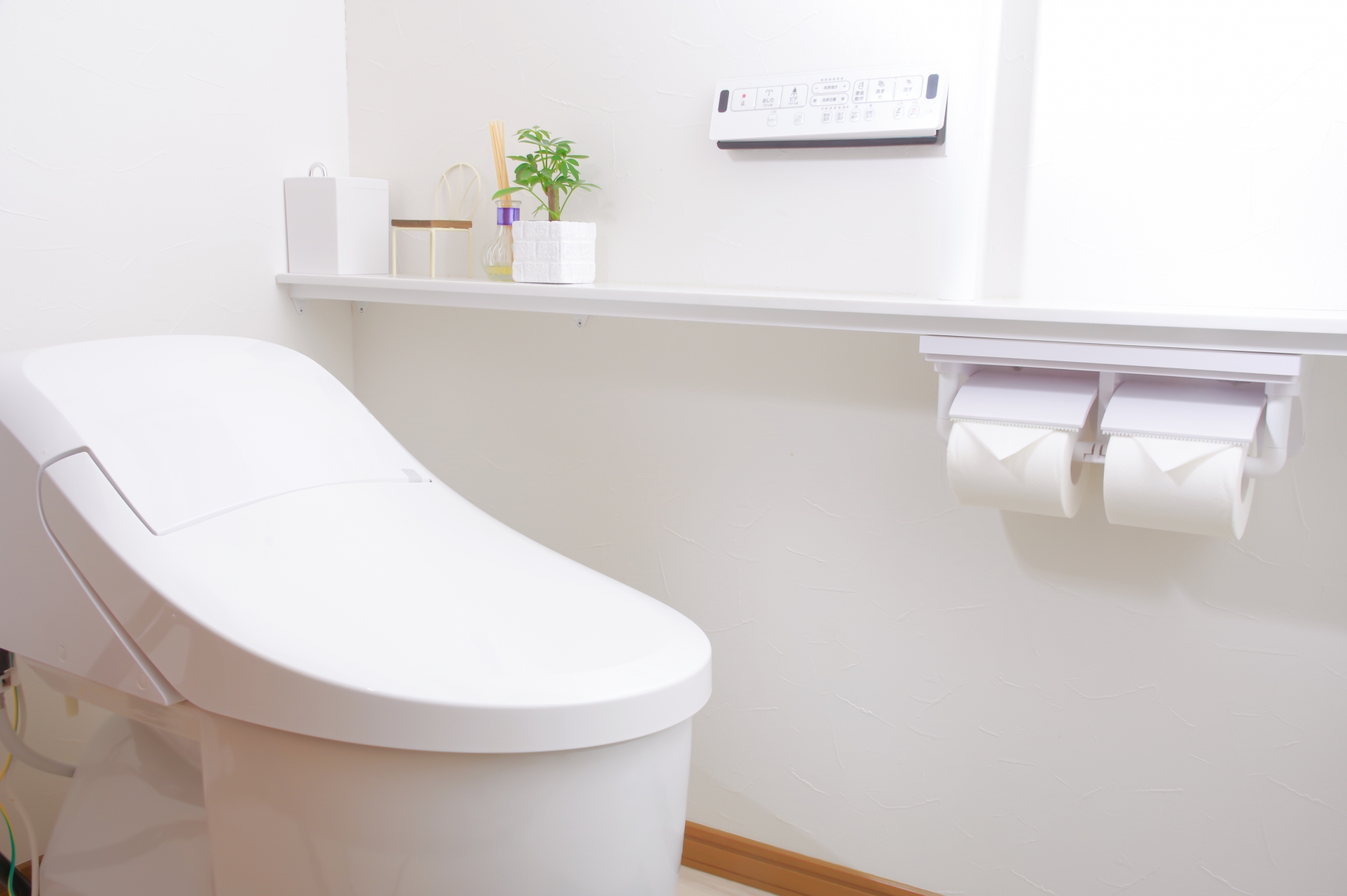

洋式トイレの形状による構造の違いと特徴の比較

洋式トイレには複数の形状があり、それぞれ構造やメンテナンスのしやすさが異なります。
ご自宅のトイレがどのタイプに該当するか、以下の表で比較して確認してみましょう。


トイレの形状	構造の特徴	メンテナンスのしやすさや注意点
組み合わせ便器	便器、タンク、便座をそれぞれ組み合わせて設置する	故障箇所に応じて便座やタンク内部の部品などを交換しやすい一方、部品同士の接合部や隙間がある
一体型便器	便器とタンクや便座の機能部に一体感を持たせた構造になっている	凹凸や継ぎ目が少なく掃除しやすい製品が多いが、機能部のみを交換できるかは機種によって異なる
タンクレストイレ	外から見える貯水タンクがなく、機種に応じた給水・洗浄方式で便器へ水を流す	コンパクトで掃除しやすい製品が多いが、修理や部品交換の方法は機種によって異なる


形状ごとの特徴を把握しておくことで、将来的なリフォームや修理を検討するときにも役立ちます。


洋式トイレの構造や名称に関するよくある質問

トイレの仕組みや部品の働きに関する、よくある疑問にお答えします。


Q1.トイレのタンクからチョロチョロと水音が聞こえるのはなぜですか？

タンク式トイレで便器内へ水が流れ続けている場合は、タンク内で水を止める仕組みが正常に働いていない可能性があります。
ボールタップの不具合や、排水口を塞ぐフロートバルブの摩耗、鎖の絡まりなどが原因として挙げられるでしょう。
そのまま水が流れ続けると使用水量が増えるため、早めに状態を確認してください。


Q2.便器の底にたまった水が少なくなっているのは異常ですか？

長期間トイレを使用していなかった場合は、便器内の封水が蒸発して水位が下がることがあります。
また、便器内部に残ったトイレットペーパーや髪の毛、糸くずなどが水を吸い上げる毛細管現象や、排水管内の圧力変動、通気不良などによって封水が減ることもあります。

一度水を流して正常な水位に戻り、その後も水位が保たれていれば様子を見ることができますが、水位が繰り返し下がる場合や排水の流れが悪い場合は、水道修理業者に点検を依頼した方がよいでしょう。


Q3.便器がつまったときに無理に水を流してはいけないのはなぜですか？

便器や排水管がつまっている状態で水を流すと、排水できない水が便器内にたまり、縁から溢れ出すおそれがあります。
汚水が床へ溢れると、床や家財を汚したり漏水被害につながったりするため、つまった状態で繰り返し水を流さないでください。

なお、トイレットペーパーや排泄物、トイレに流せる製品などによるつまりであれば、洋式トイレに対応したラバーカップを使用できます。
ただし、おもちゃや文房具などの異物を落とした場合はラバーカップを使用せず、手の届く位置にあれば取り出してください。
手が届かない場合は、水道修理業者に異物の回収を依頼しましょう。

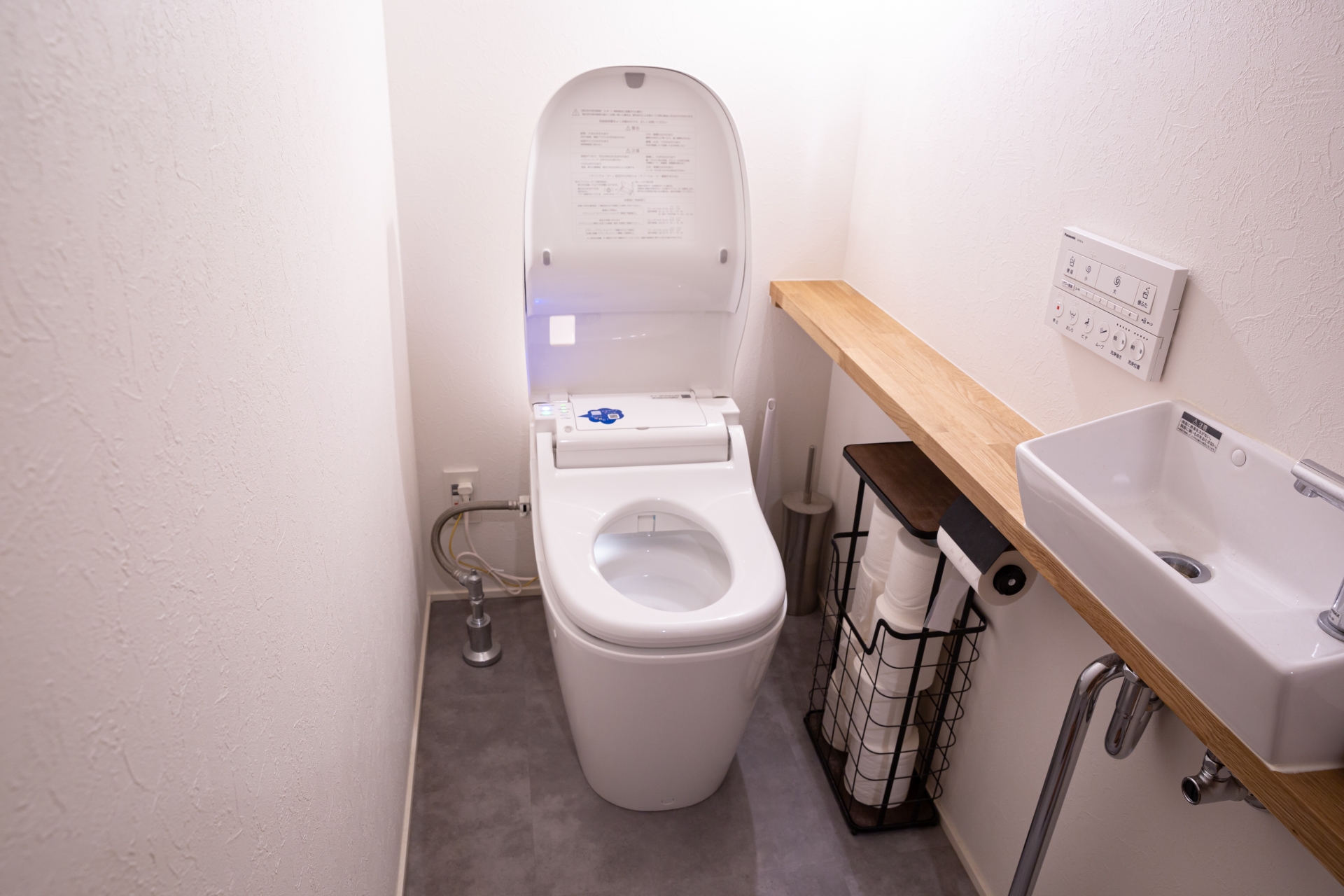

洋式トイレの構造を知ってトラブル時の対応に役立てる

洋式トイレは、種類によって構造や使用されている部品が異なります。
各部品の名称や役割を知っておくと、水が止まらない、流れが悪いといったトラブルが起きた際に、原因を考える手がかりになるでしょう。

洋式トイレで起こる代表的なトラブルには、漏水やつまりがあります。
漏水が発生した場合は止水栓を閉め、まずは給水を止めてください。
つまりの場合は原因によって対処方法が異なり、トイレットペーパーなどによるつまりはラバーカップで対処できる場合があります。
しかし、異物を落とした場合はラバーカップを使用せず、手の届く位置にあれば取り出しましょう。

原因を特定できない漏水や、取り出せない異物、ラバーカップで改善しないつまりは、やまなし水道職人にお気軽にご相談ください。
トイレの状態を確認し、原因に応じて必要な点検や修理を行います。
